Полный обзор, виды и эксплуатационные нюансы

Патрон 720 мм сегодня занимает важное место в техническом обеспечении тяжелого металлорежущего оборудования, например, такого как станки моделей 1Н983, 1А983, 1А984, СА983. Данный компонент отвечает не только за надежную фиксацию обрабатываемых деталей, но и за повышение качества работы, срок службы станка и степень безопасности эксплуатации. В этой статье будет представлен подробный разбор конструкции, эксплуатационных особенностей, а также практические советы по выбору и обслуживанию патрона Ø720мм.

Назначение патрона Ø720 мм в токарных станках

Основная функция патрона Ø720мм — надежная и устойчивая фиксация массивных и объемных заготовок в процессе обработки на тяжелых токарных станках. Данные станки, среди которых наиболее популярны модели 1Н983, 1А983, 1А984 и СА983, используются для обработки крупных деталей в машиностроении, энергетике, судостроении и других отраслях промышленности.

С помощью патрона обеспечивается точная центровка заготовки, а также возможность выполнять широкий спектр операций: точение, сверление, растачивание, нарезание резьбы и другие. От надежности крепления напрямую зависит итоговое качество детали, а также безопасность рабочего персонала.

Особенности конструкции патрона 720 мм

Патрон диаметром 720 мм отличается высокой прочностью, массивностью и особой геометрией. Он рассчитан на работу с тяжелыми деталями, масса которых достигает сотен килограммов. Основные конструктивные особенности:

• Корпус из высокопрочной стали, устойчивый к динамическим и статическим нагрузкам.
• Захваты (кулачки), способные перемещаться с высокой точностью, обеспечивая плотное охватывание заготовки.
• Механизм привода — традиционно используется ручной или пневматический/гидравлический привод, в зависимости от потребностей производства.
• Различные типы посадочных отверстий — под конкретные шпиндели станков серий 1Н983, 1А983, 1А984, СА983.

В зависимости от модели станка возможно наличие индивидуальных конструктивных решений, направленных на повышение надёжности и ремонтопригодности.

Виды патронов Ø720 мм: Трехкулачковые, четырехкулачковые и специальные исполнения

Для станков линейки 1Н983, 1А983, 1А984, СА983 применяются различные типы патронов Ø720 мм, среди которых основное распространение получили следующие варианты:

Трехкулачковые патроны

Универсальные патроны на три кулачка используются для симметричных цилиндрических деталей. Они обеспечивают одновременное движение всех кулачков, благодаря чему центрируется заготовка относительно оси вращения. Это самый распространённый и удобный вариант для большинства токарных работ.

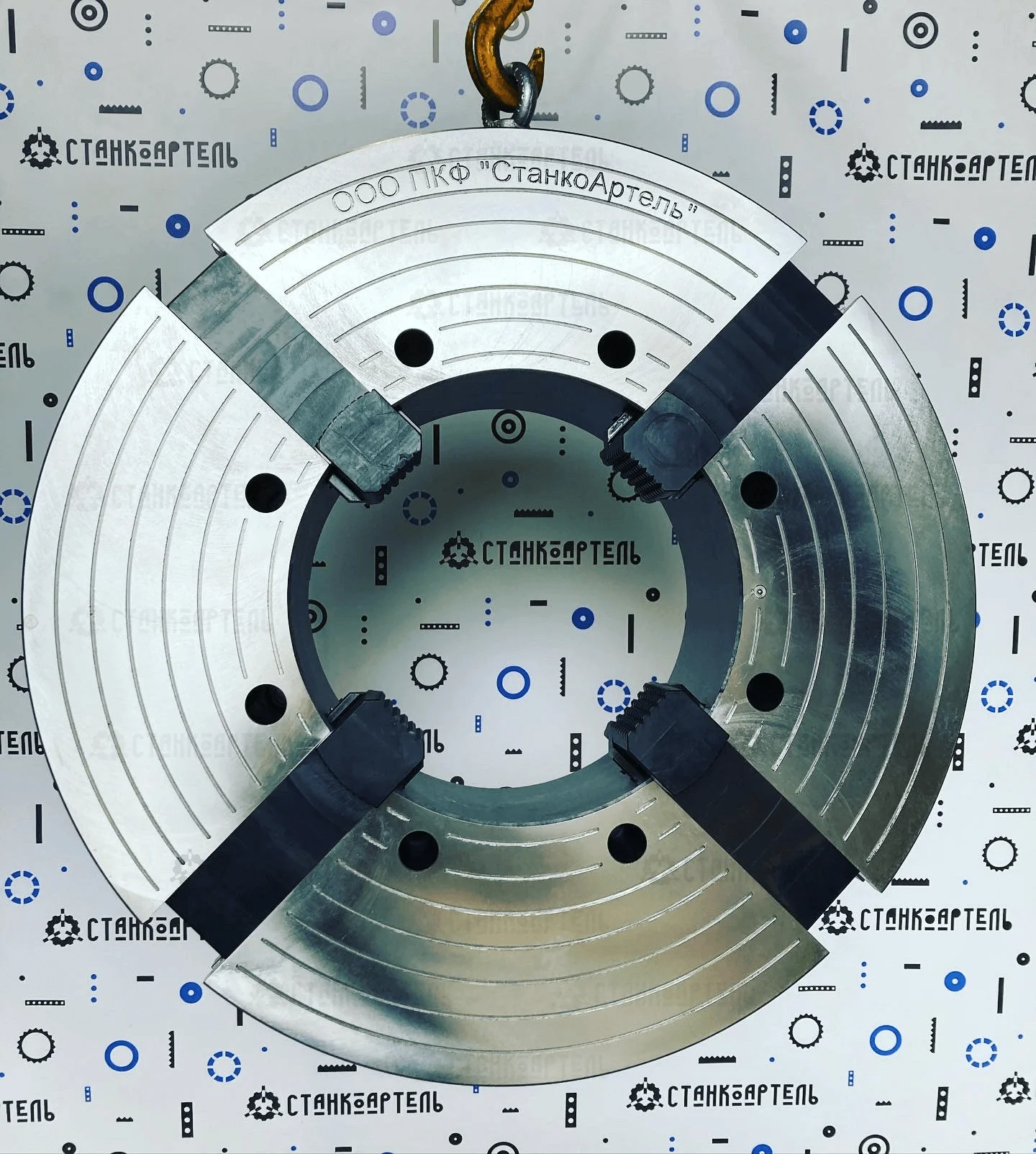

Четырехкулачковые патроны

Патроны на четыре кулачка подходят для крепления нестандартных, асимметричных заготовок или деталей сложной формы. Каждый кулачок перемещается независимо, что позволяет точечно позиционировать элемент, избежать биения и добиться максимальной точности при обработке.

Специальные и комбинированные патроны

В определённых случаях требуется использование специальных патронов, например, с магнитным захватом, быстросменными кулачками или гидравлическим приводом для ускорения производственного процесса. Такие исполнения разрабатываются индивидуально под задачи конкретного предприятия.

Требования к установке и эксплуатации патрона 720 мм

Установка и обслуживание тяжелого патрона Ø720 мм требует соблюдения мер безопасности и определённых регламентов:

• Перед установкой необходимо тщательно очистить шпиндель станка и посадочную поверхность патрона от загрязнений и металлической стружки.
• Все фиксирующие элементы (болты, винты) затягиваются строго в соответствии с моментом, рекомендованным производителем.
• После установки следует проверить биение кулачков — оно не должно превышать значения, указанные в технической документации.
• Регулярная смазка внутренних компонентов патрона увеличивает его срок службы и снижает износ.
• Допускается только такая загрузка деталей, при которой масса заготовки не превышает допустимых норм для конкретного станка и патрона.

Несоблюдение этих требований может привести к аварийным ситуациям, снижению качества обработки или преждевременному выходу патрона из строя.

Совместимость патрона 720 мм со станками 1Н983, 1А983, 1А984, СА983

Важно понимать, что не каждый патрон Ø720 мм подходит для всех упомянутых станков в базовой комплектации. При выборе необходимо сверять следующие параметры:

• Посадочный размер и тип соединения (например, тип фланца или резьба шпинделя).
• Максимальная масса заготовки, допустимая для патрона и шпиндельного узла.
• Тип и взаимозаменяемость кулачков (прямые, обратные, комбинированные).
• Система управления патроном — ручная, механическая, гидравлическая и т.д.

Лучшим решением является приобретение патрона у производителей, которые специализируются на изготовлении комплектующих именно для указанных моделей токарных станков, или у официальных дилеров по заводским чертежам.

Преимущества использования современных патронов 720 мм

Современные технологии позволили значительно повысить эксплуатационные характеристики патронов Ø720 мм для тяжелых токарных станков:

• Применение легированных сталей с высокой прочностью и износостойкостью.
• Точная обработка всех посадочных мест для исключения биения и вибраций.
• Удобная и быстрая смена кулачков при переходе с одной детали на другую.
• Возможность дооснащения патрона датчиками для контроля процессов изготовления.
• Увеличенный межсервисный интервал за счет использования современных смазочных материалов и антикоррозийных покрытий.

Все это позволяет оптимизировать производственные процессы, повысить точность и снизить риск внештатных ситуаций.

Обслуживание и ремонт патрона Ø720 мм

Для бесперебойной работы патрона Ø720 мм необходимы регулярное обслуживание и своевременный ремонт:

• Смазка механизмов. Следует проводить не реже раза в квартал, с использованием рекомендуемых производителем смазок.
• Очистка и выемка стружки. После каждой смены рекомендуется удалять накопившуюся стружку, чтобы избежать заклинивания.
• Регулярная проверка состояния кулачков и зажимных винтов. Изношенные элементы необходимо своевременно менять.
• Проверка биения патрона. Биение определяется индикатором; если оно превышает допустимое значение, требуется регулировка или ремонт.

Грамотное техническое обслуживание обеспечивает долгую и безопасную эксплуатацию оборудования, а также высокое качество выпускаемой продукции.

Распространенные неисправности и способы их устранения

В процессе эксплуатации патрона Ø720 мм возможны следующие неисправности:

• Износ кулачков, проявляющийся в ухудшении фиксации заготовки.
• Поломка механизма синхронизации движения кулачков (у трехкулачковых патронов).
• Деформация или повреждение корпуса из-за превышения допустимой нагрузки.
• Закисание механизма из-за недостатка смазки или попадания грязи.

Для устранения большинства дефектов требуется снятие патрона и его разборка, очистка, смазка, а при необходимости — замена изношенных деталей на новые комплектующие завода-изготовителя.

Рекомендации по выбору и покупке патрона 720 мм

При приобретении патрона Ø720 мм необходимо учитывать не только технические характеристики станка, но и нюансы работы, тип обрабатываемых деталей, частоту смены заготовок. Эксперты рекомендуют:

• Покупать патроны только у проверенных производителей, обеспечивающих гарантию и сервисное обслуживание.
• Внимательно изучать техническую документацию на совместимость с конкретным станком (1Н983, 1А983, 1А984, СА983).
• Отдавать предпочтение современным моделям с улучшенной эргономикой и возможностью быстрой переналадки.
• Всегда запасаться оригинальными запчастями для обслуживания и ремонта.

Также рекомендуется консультироваться с техническими специалистами поставщика перед покупкой — это значительно снижает риск ошибок в выборе и обеспечивает долгую работу патрона без сбоев.
